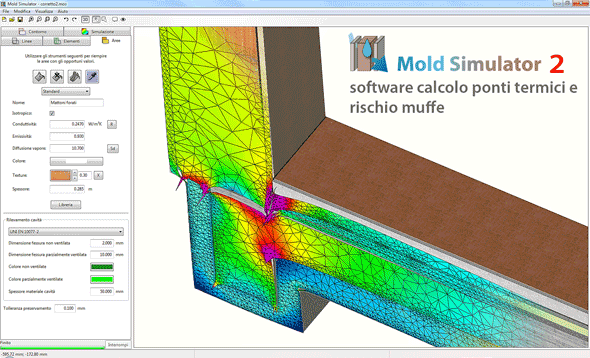

Mold Simulator 2

Simulatore di Ponti Termici e Condensa


Parlare di ponti termici e di condensa senza verificarli è come dire che un edificio starà in piedi senza fare i calcoli statici. Magari sarà vero. Magari! Perchè tante strutture non vengono ancora progettate sotto l’aspetto termico? Perchè fino ad oggi non c’era Mold Simulator: semplice, veloce, da usare tutti i giorni per capire subito come si comporterà termicamente la struttura che stiamo progettando. Uno strumento con cui puoi sperimentare nuove soluzioni e l’impiego di nuovi materiali, con i giusti spessori, senza sprechi.
Funzionalità principali
wordpress gallery and slideshow plugin



Quanto vale un ponte termico?

Calcola e visualizza in pochi minuti la dispersione reale attraverso i ponti termici di pareti, solai, pilastri, poggioli e di ogni altra struttura edile.
Perchè usare metodi approssimati o generici cataloghi di ponti termici quando con pochi click puoi caricare il TUO disegno, con gli spessori che effettivamente usi e con i TUOI materiali, ottenendo subito i valori per la TUA struttura?

Ci sarà muffa?

Verifica subito se ci saranno zone dove si potrà formare muffa o condensa superficiale.
Non aspettare che una termocamera mostri i problemi che puoi già prevenire in fase di progetto.
Puoi anche fare l’analisi di Glaser per verificare se si può formare condensa di vapore all’interno della struttura, tra i diversi strati di materiale.

Tutto quello che puoi fare con Mold Simulator:

  • calcolare il valore PSI dei ponti termici di pareti, pavimenti, tetti, poggioli, serramenti e ogni altra struttura edilizia secondo la norma UNI EN ISO 10211:2008 (Ponti termici in Edilizia – calcolo dettagliato)
  • identificare le zone a rischio di condensazione superficiale di murature e solai, secondo la norma UNI EN ISO 13788-2003
  • eseguire l’analisi di Glaser per la verifica della formazione di condensazione interstiziale (ed eventuale evaporazione) negli strati di muratura, come indicato nella norma UNI EN ISO 13788-2003
  • analizzare il comportamento termico delle strutture. Una volta stabilite le caratteristiche dei materiali e le condizioni al contorno, tramite il metodo agli elementi finiti è possibile ottenere la distribuzione di temperature e i flussi termici in ogni punto della sezione analizzata, anche per strutture estremamente complesse
  • calcolare i valori di trasmittanza di pareti e solai con qualsiasi composizione
  • calcolare il valore delle resistenze superficiali secondo la norma UNI EN ISO 6946
  • definire la temperatura interna di progetto secondo l’appendice NA1.2 della norma UNI EN 13788
  • utilizzare le librerie di materiali secondo le norme UNI 1745, UNI 10351, oppure creare la tua libreria materiali personalizzati
  • utilizzare i dati climatici delle principali località italiane secondo la UNI 10349
  • importare le sezioni del tuo progetto in formato cad DXF
  • visualizzare e stampare i molteplici aspetti del calcolo: isoterme, flusso di calore, zone di condensa, triangolazione, condizioni al contorno e molto altro ancora

Vuoi sapere come si fa? Guarda questi VIDEO

NOTA: i video mostrano il calcolo con la versione software precedente

VIDEO 1. Calcolo ponte termico e verifica condensa di un solaio – Mold S. versione 1


VIDEO 2. Calcolo ponte termico parete con pilastro – Mold S. versione 1

scarica qui il visualizzatore gratuito e un progetto di esempio

Il calcolo agli elementi finiti? Mai stato così facile!

CALCOLO DEI PONTI TERMICI

Nelle strutture edilizie ci sono molti tipi di ponti termici. Per questo MOLD SIMULATOR implementa due diversi metodi per calcolare la trasmittanza lineare PSI del ponte termico. Entrambi i metodi sono estremamente intuitivi e consentono di ottenere il valore preciso ed immediato del PSI con pochi clic del mouse. Con Mold Simulator non sarai più costretto a consultare generici cataloghi di ponti termici o ad utilizzare metodi di calcolo approssimati: potrai ottenere il valore esatto (*) del tuo ponte termico, con i materiali da te utilizzati e utilizzando il tuo disegno cad.

(*) MOLD SIMULATOR è validato secondo la norma ISO 10211:2008 (Ponti termici in Edilizia – calcolo dettagliato)

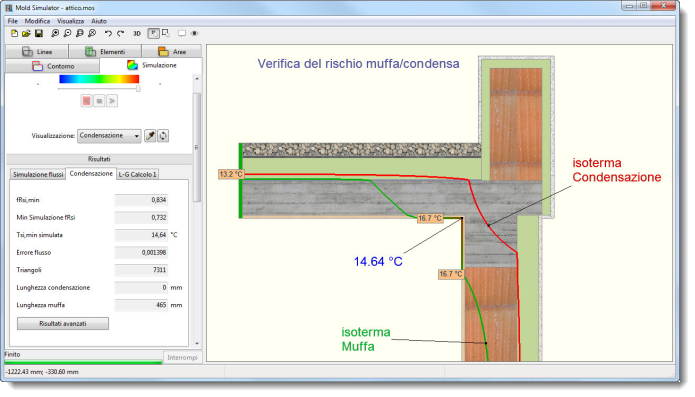

LA MUFFA DIETRO L’ANGOLO

Per ognuno dei 12 mesi dell’anno MOLD SIMULATOR calcola il fattore di temperatura minimo di progetto fRsimin in corrispondenza della superficie interna. Questo valore è il minimo accettabile per evitare la formazione di muffe. Il mese peggiore è il mese che richiede il valore più alto di fRsimin.

Una volta effettuata la simulazione termica, tutte le superfici con un fRsi di simulazione inferiore a fRsimin, quindi soggette alla formazione di condensa superficiale, vengono evidenziate automaticamente sul disegno della sezione.
LA CONDENSA DENTRO I MURI

Il diagramma di Glaser è invece uno strumento utile alla valutazione di possibili condensazioni tra gli strati interni che compongono una struttura edilizia. MOLD SIMULATOR calcola mese per mese l’eventuale condensazione ed evaporazione all’interno della sezione e presenta diverse visualizzazioni sul diagramma di Glaser della quantità di condensa interstiziale accumulata in un qualsiasi punto scelto.

MOLD SIMULATOR effettua l’analisi della condensazione superficiale ed interstiziale secondo la norma UNI EN ISO 13788:2003.

Bastano quattro passi
con quattro semplici passaggi, in pochi minuti fai una simulazione completa della tua struttura:


1 – Importa il file dxf del tuo disegno e delimita la zona del ponte termico con gli appositi strumenti a disposizione.

2 – Assegna le caratteristiche termiche dei materiali, colorando le aree con il secchiello. Puoi usare i tuoi valori o quelli delle librerie.


3 – Assegna ai bordi le condizioni ambiente con i tuoi dati di progetto o lascia che il programma usi i valori della norma con i dati climatici della località dove si trova l’edificio.

4 – Lancia la simulazione agli elementi finiti: in pochi secondi avrai l’analisi termica completa con i valori di PSI, fRsi, temperatura, isoterme, flussi, condense e molto altro.

Cosa c’è di nuovo in Mold Simulator 2

  • si possono disegnare archi e linee spezzate
  • definizione della direzione del flusso termico per il calcolo automatico delle cavità
  • nuova gestione degli elementi di sezione, con integrazione delle funzionalità di Glaser
  • nuove opzioni di rilevamento delle cavità secondo le normative ISO6946 o ISO10077-2
  • le aree adiabatiche possono essere create in automatico
  • il valore ψ della vetrata è calcolato automaticamente
  • aggiunti nuovi tipi materiale: cavità e viti
  • puoi inserire materiali con conduttività diversa nelle due direzioni
  • utile funzione per il calcolo della conduttività da resistenza e spessore
  • puoi assegnare delle texture ai materiali per ottenere un maggiore realismo
  • la gestione della libreria dei materiali è completamente nuova, con molte utili funzionalità (ad esempio ora il colore è salvato insieme al materiale)
  • è possibile modificare tutte le aree senza dover ri-assegnare i valori
  • visualizzazione del disegno e dei risultati in 3D
  • nuovo algoritmo per l’importazione dei disegni dxf
  • è possibile esportare il disegno in dxf
  • i materiali possono essere assegnati anche a segmenti, così è più semplice anche attribuire le giuste emissività nelle cavità
  • l’algoritmo di simulazione è completamente nuovo, molto più veloce e preciso
  • controllo automatico di errore per aree a conducibilità nulla o non assegnata
  • nuova gestione dei contorni
  • calcolo Glaser con temperature reali da simulazione
  • migliorate le visualizzazioni di condensazione e di Glaser
  • possibilità di espansione futura con moduli di calcolo dinamici
  • nuove funzionalità per il filtro di visualizzazione della temperatura e del flusso
  • nuova visualizzazione della direzione di flusso
  • maggiore dettaglio nei risultati
  • puoi personalizzare liberamente i report di stampa e creare librerie di modelli
  • nuovo algoritmo di rendering con moltissime impostazioni disponibili
  • le isoterme sono completamente personalizzabili e puoi aggiungere isoterme a piacere
  • puoi aggiungere vari tipi di etichette ai progetti
  • puoi salvare viste differenti e creare presentazioni animate

Altre informazioni:

Mold Simulator è disponibile nelle versioni:
  • LITE : versione base per singolo computer vedi tutte le differenze tra LITE e PRO
  • PRO LOCALE : versione completa per singolo computer
  • PRO SERVER monoutente/multiutente: versione completa accessibile da tutti i computer della rete, che la possono usare in base al numero di utenze simultanee acquistate
  • STUDENT EDITION:versione speciale per studenti universitari – leggi qui
  • ACADEMIC:licenze rilasciate a Università ed Istituti
MOLD SIMULATOR è validato secondo la norma UNI EN ISO 10211:2008 “Ponti termici in edilizia. Flussi termici e temperature superficiali – calcoli dettagliati”.
Se sei interessato, puoi chiederci tutte le informazioni sulla validazione del programma ed il report ufficiale.
Mold Simulator è disponibile in italiano e inglese.
Puoi passare da una lingua all’altra direttamente all’interno del programma.
Per l’installazione l’utente riceve un link dove può scaricare l’ultima versione aggiornata del programma.
Per l’attivazione dei software si può scegliere tra due diverse modalità:

Attivazione con chiave software (inclusa nel prezzo del software)
I programmi vengono attivati da un codice alfanumerico (Chiave di Attivazione software) che invieremo una volta registrato il pagamento.
Una volta attivata la licenza su un computer, è sempre possibile trasferirla su un altro hardware: mediante una procedura via internet si può disattivare la licenza sul computer corrente e attivarla su un qualsiasi altro computer.
Per un’eventuale reinstallazione del software sullo stesso hardware potrà ripetere la procedura iniziale e reintrodurre la stessa chiave di attivazione software.
Nel caso invece l’hard disk sia stato riformattato o sia cambiato tutto o parte dell’hardware, su richiesta del cliente forniremo una Chiave di Installazione di riserva (operazione possibile una sola volta).

Attivazione con chiave hardware USB (opzionale – costo aggiuntivo €110,00+IVA per chiave)
Con questa modalità il cliente riceverà via corriere una chiavetta USB con tutte le licenze acquistate pre-attivate. Sarà sufficiente inserire il codice PIN segreto che comunicheremo con mail a parte e si potranno utilizzare i programmi acquistati su un qualsiasi computer (non simultaneamente) semplicemente spostando la chiavetta da un computer all’altro.

AGGIORNAMENTI
Gli aggiornamenti sono disponibili gratuitamente sul sito www.dartwin.it. Al rilascio di un nuovo aggiornamento viene inviata una mail informativa a tutti gli utilizzatori.

NUOVE VERSIONI
Le nuove versioni, cioè modifiche importanti e sostanziali al programma, Le verranno offerte a condizioni speciali in forma di upgrade a pagamento.

Nel costo del programma è inclusa l’assistenza da parte di DARTWIN, via mail o in collegamento remoto, per le procedure di prima installazione.
Per l’assistenza al calcolo sono disponibili dei corsi individuali via computer del costo di €80/ora.
I clienti DARTWIN hanno accesso gratuito per il primo anno ai contenuti di formazione “premium” sul sito http://www.trasmittanza.org che comprendono:
  • tutorial
  • articoli di approfondimento tecnico e normativo
  • esempi applicativi
  • istruzioni dettagliate
  • suggerimenti per migliorare la produttività.
CORSO DI ISTRUZIONE “Calcolare i Ponti Termici”
Particolarmente indicato per i Clienti che acquistano Mold Simulator e desiderano essere subito operativi.
Oltre alle funzionalità del programma, il corso analizza in dettaglio i requisiti delle norme e spiega con alcuni esempi concreti come procedere correttamente nel calcolo delle diverse tipologie di ponti termici.
Trovi tutti i dettagli qui

Visualizzatore gratuito MOLD VIEWER
MSViewer è il software gratuito per visualizzare, stampare e condividere i tuoi progetti fatti con MOLD SIMULATOR!
Leggi qui
